1 공압서비스유닛 사용법

강의 대본

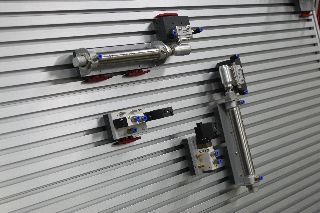

서비스유닛부터 보도록 하겠습니다 일단 에어서비스유닛이 이렇게 이제 장비 앞에 하나씩 다 부착이 되어 있는데 이 서비스유닛 같은 경우는 이제 우리 앞에서 설명했던 것처럼 이렇게 이제 게이지가 붙어서 압력을 지금 설정할 수 있는 레귤레이터 부분 그 다음에 필터 부분 그리고 루브리케이터 부분 그리고 이거를 차단하고 연결할 수 있는 셧오프 밸브 부분으로 이렇게 나눠져 있죠 그래서 일단 시험에서는 0.4MPa로 메인압력을 세팅하시오 라고 한다면 이 게이지를 잘 보시고 레귤레이터를 조정을 해야 되는데 레귤레이터를 설정하는 방법은 손잡이를 이렇게 돌려서 뽑아서 돌려주시면 압력이 이렇게 올라가는 걸 확인할 수가 있죠 그래서 보통 현장에서는 한 0.5메가파스칼 정도 그러니까 바로 따지면 한 5바 정도의 압력을 쓰는데 예를 들어서 시험장에서 0.4메가파스칼로 맞추시오 라고 한다면 여기 눈금 게이지를 잘 보시고 0.4에 맞게끔 이렇게 이제 조정을 해주시면 됩니다 그 다음에 이제 이걸 눌러놓는 것은 돌아가지 않도록 이렇게 딱 락을 걸어 주는 겁니다 뽑아서 돌리고 공유압 서비스유닛 사용법 이 피팅 내부에 체크밸브가 있기 때문에 지금 상태에서는 공기가 바로 나오지는 않죠 여기 안에 체크밸브가 내장이 되어 있습니다 그래서 호스를 꽂아야지만 나오도록 되어 있는 거죠 그래서 호스를 한번 서랍에서 꺼내서 여기다가 꽂아보면 이렇게 공기가 나오는 것을 확인할 수가 있죠 뺄 때는 여기 피팅 있는 부분을 눌러서 이렇게 빼시면 됩니다 그래서 항상 우리가 이제 공압을 연결을 할 때는 이 셧오프 밸브는 이렇게 잠궈놓고 잠궈놓고 공압회로를 먼저 구성을 한 다음에 이제 테스트를 할 때 이거를 켜서 테스트를 하는 거죠
